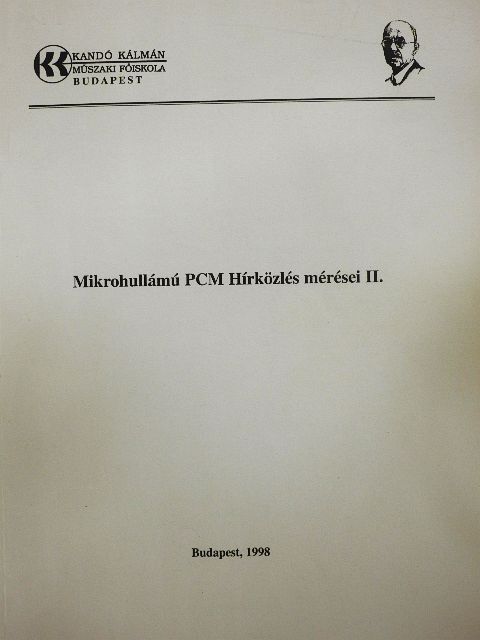

Mikrohullámú PCM Hírközlés mérései II. [antikvár]

1. mérési gyakorlat TERTA primer PCM berendezés vizsgálata A CI\/IB-30-2 betét A berendezés 30 analóg távbeszélő csatorna jeléből 2l\/lblt/s-os bitsebességű nyalábol állít elő. A berendezés egy DVK-300S keretben található. A mérést a PCI\/l-4-es mérőautomatával (Wandel & Goltermann) végezzük. A méréshez szükséges egyéb műszerek: oszcilloszkóp és frekvenciamérő. Mérési feladatok: 1. A mellékelt leírás alapján ismerkedjünk meg a PCM-4-es műszerrel. Tekintsük át a műszer mérési funkcióit, beállítási lehetőségeit. Állitsuk be a műszeren a mérésvezetö által megadott jellemzőket. 2. A CI\/lB-30-2 gépkönyve segítségével ellenőrizzük a berendezés riasztási funkcióit. Ellenőrizzük a riasztás-kimenetek működését, valamint a 93-as (utolsó) pozícióban levő üzemállapot figyelő egység előlapi LED kijelzéseit. Táphiba riasztás: (a ® 1 tápegység kikapcsolt állapotban) Riasztásmentes állapot: a bekapcsolás után kb. 10 s múlva Vételi jel kimaradás: a ® 89-es egység előlapján lévő vonalutánzatot húzzuk ki.l Keretszinkron kódszó hibaarány: a PCM-4 mérőautomatát csatlakoztassuk a ® 89-es egység F3 (F4 -L) BIr dugaszához. (TX ERROR INSERTION, GEN. PAR. 6/13/22) AIS jel vétel: a ® 77-es adási idözitő egység előlapján bontsuk meg az A9-F9 rövidzárat. PCMs Helyi szinkronhiba: a ® 73-as vételi időzítő egység előlapján bontsuk meg az A13-F13 rövidzárat. PCMr KODEK hiba: kapcsoljuk ki a tápegységet és húzzuk ki a dekódolót egységet. Átjelzett riasztás vétele: a PCIVl-4 méröautomatát csatlakoztassuk a ® 89-es egység F3 (F4-'-) BIr dugaszához. (TX ERROR INSERTION, GEN. PAR. 5/13/3); a DIGITAL WORDS IN TX FRAME 3 bitjét kapcsoljuk "1"-re. Memória riasztás: a ® 93-as üzemállapot-figyelő egység előlapján helyezzünk rövidzárdugót bármelyik "M"jelű aljzatba. Elöirás: Ellenőrzés sorszáma ® 93 egység előlapján 1 -------- 2 3 CSext 4 cr 5 e 6 ais 7 fa 8 » 9 IF* 10 alr 11 OP 12 -------- * A ® 89-es egység előlapján lévő LED is világít.
