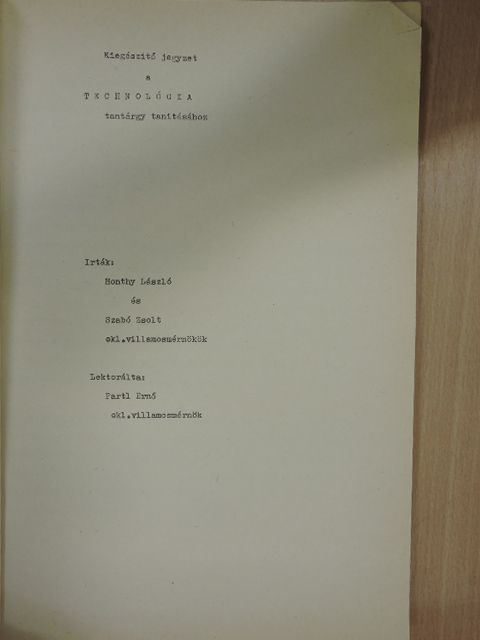

Kiegészítő jegyzet a technológia tantárgy tanításához [antikvár]

1« Vezetékes huzalozások 1.1. Vezetékek fajtái A híradás más műszeriparban használatos vezetékeket vezető szerkezetük alapján három csoportra oszthatjuk: 1. Egy-erü huzaloki a/ tömör b/ sodrott '2. Koaxiális kábelek 3« Több és sokerü kábelek A vezetékek különféle szerkezeti kialakítása az alkalmazási területek igényeit tükrözi. A tömör egy-erü huzal olyan vezeték, amelynél az áramvezető egy érből álló hengeres huzal, amelyet centrikusán körbevesz valamilyen, a felhasználói Igénytől meghatározott szigetelés. A tömör huzalok legfontosabb alkalmazási területe a készüléken belüli alkatrészek Illetve kártyarendszerek összehuzalozása. Minden olyan helyen alkalmazhatók, ahol a huzalozás rögzített, ahol a vezetők nincsenek kitéve mechanikai Igénybevételnek! rázásnak, haj11tgatásnak, gyakori bontásnak. A sodrott huzalok közös jellemzője, hogy több elemi szál összesodrásával készülnek, ahol az elemi vezetők egy 'középvonal körül helyezkednek el. A középvonal lehet maga egy elemi szál, de lehet egy képzeletbeli tengely is« A sodrott egy-erü huzalok legnagyobb előnye hajlékonyságuk. Minél több elemi szálból áll az ér és minél vékonyabb egy elemi szál átmérője, annál hajlékonyabb vezetéket kapunk.
